TRANSFORMADORES DE AISLAMIENTO

simbolo2

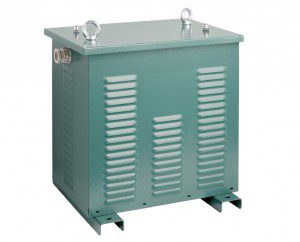

Transformadores trifásicos

400V -

230Vac

Detalles

TENSIÓN PRIMARIA: 400V
TENSIÓN SECUNDARIA: 230Vac
NORMATIVA: CONFORME A EN-61558-2-4
CLASE DE AISLAMIENTO: T40/F
RIGIDEZ ELÉCTRICA:
4600V (entre primario y secundario)
2300V (entre primario y masa)

GRADO DE PROTECCIÓN: IP00
FRECUENCIAS: 50 / 60Hz
BOBINADO: En hilo de cobre clase H. primario y secundario separado (separación galvánica)

Los transformadores de aislamiento trifásicos están destinados a alimentar dispositivos eléctricos que necesiten una separación de circuito. Están protegidos contra la humedad mediante impregnación de resina.

Todos los aparatos disponibles en IP00, IP23, IP33 e IP54.

Código:

Especificaciones

Características técnicas

Potencia (KVA)CódigoDimensión ADimensión BDimensión CDimensión DDimensión HΦPeso (Kg)
0.5YA0015054601909017020060Φ97
1YA00210546024012024020070Φ913
2YA00220546024014024020090Φ920
3YA00230546030013032027080Φ929
5YA002505460300150320270100Φ938
7.5YA002755460360165370330105Φ956
10YA003105460360175370330115Φ962
15YA003155460420160440370110Φ1284
20YA003205460420180440370128Φ1293
25YA003255460420190440370138Φ12134
30YA003305460500230490470133Φ12142
40YA003405460500230490470160Φ12172
50YA003505460500260490470190Φ12205
60YA003605460500260490470190Φ12220
75YA003755460600330620560175Φ12285
